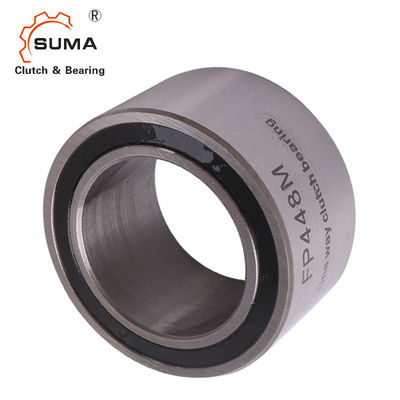

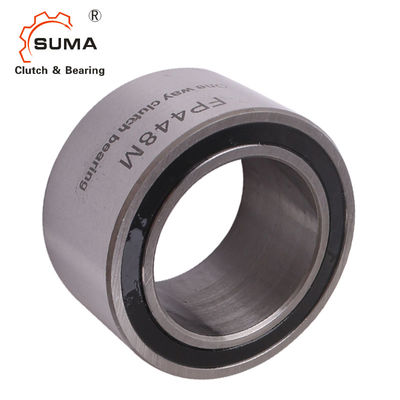

Le point de gel complet laissent aller la manière de l'embrayage de cale un
Caractéristiques
Largeur : 27 millimètres
Température de fonctionnement : 140°C maximal
Les températures plus élevées sur demande
Lubrification
lubrification de pétrole ou de graisse
Livré avec la protection contre la corrosion.
Graisse en état de fonctionnement remplissant sur demande.
Installation
Tolérances d'installation
Axe h5 ; hub H6
Pièces d'accouplement
Le durcissement et le meulage des pièces d'accouplement n'est pas nécessaire. Nettoyez complètement (graisser librement) les pièces d'accouplement à proximité du laissent aller l'embrayage aussi bien que laissez aller les anneaux de l'embrayage avant de faire l'ajustement de presse.
Incidence
Laissez aller l'embrayage inclut la boule et les roulements à rouleaux. Le support de roulement externe supplémentaire n'est pas nécessaire.
Pression d'ajustement de presse
De la pression d'ajustement de presse ne doit pas être appliquée aux boules. Installation/retrait par l'anneau intérieur seulement.
Fixage de la direction
La flèche sur l'anneau intérieur indique la direction de fixage de l'anneau intérieur.
Composants
Laissez aller l'embrayage | |
element* d'insertion | Fe 400 M (ressort de méandre) |
Fe 400 Z (ressort de tension) |
|
+ caniveaux | Rapport en acier, durci et moulu |
anneau intérieur | Ajustement de presse |
anneau externe |
Ajustement de presse |
+ roulement à billes | Intégré |
+ roulement à rouleaux |
Intégré |
+ lubrification | - |
disponible avec ou laissez aller l'élément d'insertion d'embrayage
Fe 400 M (ressort de méandre) ou Fe 400 Z (ressort de tension).
Données techniques
Article | Point de gel 422Z du POINT DE GEL 422M |
Matériel | ST14 |
Diamètre de trou. | 10 millimètres |
Diamètre externe. | 26 millimètres |
Largeur (b) | 27 millimètres |
Capacité de couple | 60N.m |
Débordant la vitesse de limitation (course intérieure) | 10100 r/min |
Poids | 0,07 kilogrammes |
Paquet | Boîte de carton ou en tant que vos conditions |
Dimensions et capacités
Légende de dessin :
d = diamètre intérieur D = diamètre extérieur W = largeur T = couple vitesse de n = de rotation C = capacité de charge
Désignation | d | D | W | Tnom | nmax | Cdyn. | Cstat | Poids | Article non. |
[millimètre] | [millimètre] | [millimètre] | [Nanomètre] | [T/MN] | [N] | [N] | [kilogramme] | ||
POINT DE GEL 422 M | 10 | 26 | 27 | 60 | 10 100 | 6 013 | 4 380 | 0,07 | 300655 |
POINT DE GEL 422 Z | 10 | 26 | 27 | 53 | 10 100 | 6 013 | 4 380 | 0,07 | 300656 |
POINT DE GEL 427 M | 15 | 31 | 27 | 94 | 7 400 | 7 679 | 6 397 | 0,08 | 300663 |
POINT DE GEL 427 Z | 15 | 31 | 27 | 84 | 7 400 | 7 679 | 6 397 | 0,08 | 300664 |
POINT DE GEL 432 M | 20 | 36 | 27 | 133 | 5 900 | 8 104 | 7 241 | 0,10 | 300669 |
POINT DE GEL 432 Z | 20 | 36 | 27 | 121 | 5 900 | 8 104 | 7 241 | 0,10 | 300670 |
POINT DE GEL 437 M | 25 | 41 | 27 | 176 | 4 800 | 9 201 | 8 142 | 0,12 | 300673 |
POINT DE GEL 437 Z | 25 | 41 | 27 | 160 | 4 800 | 9 201 | 8 142 | 0,12 | 300674 |
POINT DE GEL 442 M | 30 | 46 | 27 | 223 | 4 200 | 10 247 | 10 708 | 0,14 | 300679 |
POINT DE GEL 442 Z | 30 | 46 | 27 | 208 | 4 200 | 10 247 | 10 708 | 0,14 | 300680 |
POINT DE GEL 448 M | 35 | 53 | 27 | 286 | 4 300 | 11 642 | 13 440 | 0,19 | 306522 |
POINT DE GEL 448 Z | 35 | 53 | 27 | 262 | 4 300 | 11 642 | 13 440 | 0,19 | 306523 |
POINT DE GEL 453 M | 40 | 58 | 27 | 343 | 3 400 | 11 417 | 13 577 | 0,21 | 300683 |
POINT DE GEL 453 Z | 40 | 58 | 27 | 314 | 3 400 | 11 417 | 13 577 | 0,21 | 300684 |
POINT DE GEL 463 M | 50 | 68 | 27 | 461 | 2,9 | 13,07 | 17,063 | 0,25 | 300685 |
POINT DE GEL 463 Z | 50 | 68 | 27 | 428 | 2,9 | 13,07 | 17,063 | 0,25 | 300687 |
POINT DE GEL 473 M | 60 | 78 | 27 | 588 | 2 500 | 14 128 | 19 896 | 0,3 | 300691 |
POINT DE GEL 473 Z | 60 | 78 | 27 | 543 | 2 500 | 14 128 | 19 896 | 0,3 | 300693 |
Le couple nominal spécifique est basé sur la rigidité suffisante des pièces d'accouplement.
Vitesse de rotation n = vitesse inhérente de l'élément d'insertion.
