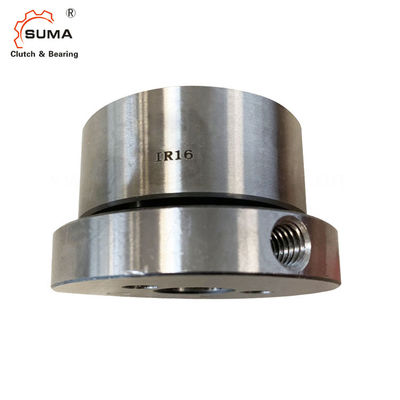

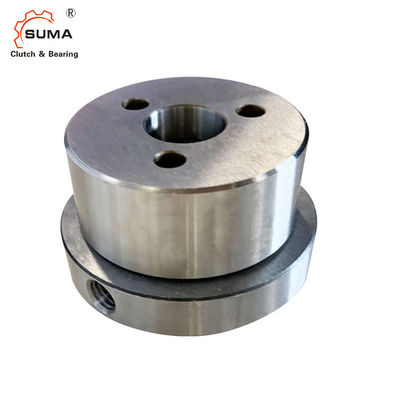

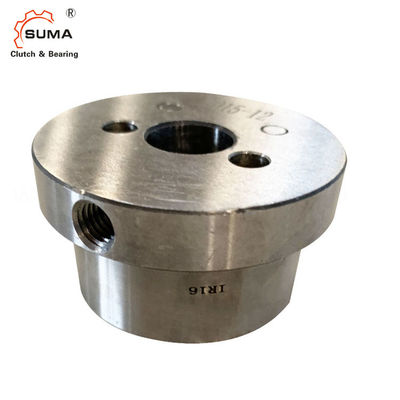

Incidences faites sur commande de Bidirection des serrures IR16 irréversibles
  • Incidences faites sur commande de Bidirection des serrures IR16 irréversibles
  • Incidences faites sur commande de Bidirection des serrures IR16 irréversibles
  • Incidences faites sur commande de Bidirection des serrures IR16 irréversibles
  • Incidences faites sur commande de Bidirection des serrures IR16 irréversibles

Incidences faites sur commande de Bidirection des serrures IR16 irréversibles

Lieu d'origine La Chine
Nom de marque SUMA
Certification ISO SGS
Numéro de modèle IR16
Détails de produit
Nom de produit:
Embrayage de Bidirection soutenant IR16
Matériel:
GCr15 soutenant l'acier
Capacité de couple:
15nm
Vitesse de rotation:
100rpm
POIDS SPÉCIFIQUE:
0.22kg
Garantie:
1 an
TAILLE:
15*48*20.4mm
OEM:
acceptez
Surligner:

Incidences IR16 faites sur commande

,

Incidences faites sur commande de Bidirection

,

Incidences faites sur commande irréversibles de taille

Conditions de paiement et d'expédition
Quantité de commande min
1
Prix
USD150-USD170 PER PIECE
Détails d'emballage
Boîte de carton
Délai de livraison
3-5 jours
Conditions de paiement
L/C, D/A, D/P, T/T, Western Union, Paypal
Capacité d'approvisionnement
1000pcs par mois
Description de produit

Incidences faites sur commande de Bidirection des serrures IR16 irréversibles



Caractéristiques

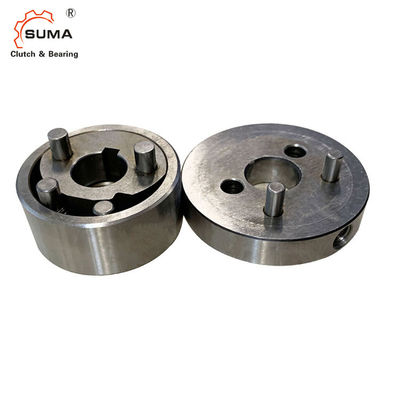

Les serrures irréversibles IR sont rouleau temporaire bidirectionnel laisse aller avec le support de roulement. Elles sont prêtes à installer.

Les serrures irréversibles IR sont utilisées comme :

Butées temporaires bidirectionnelles de ➧

Couples nominaux jusqu'à 100 nanomètre.

Trous jusqu'à 35 millimètres.

Considérant qu'une normale laissent aller transmet des couples de l'entraînement ou côté conduit dans seulement un irection de rotation, avec la serrure irréversible IR il est possible que la partie motrice conduise

axe dans les deux directions de rotation. Il y a, cependant, une action de verrouillage contre n'importe quel couple inverse venant de la partie conduite, indépendamment de la direction de la rotation dans laquelle elle est exercée.



Dimensions et capacités

Incidences faites sur commande de Bidirection des serrures IR16 irréversibles 0

Incidences faites sur commande de Bidirection des serrures IR16 irréversibles 1

Laissez aller

Taille

Type

Nominal

couple
Manganèse
Nanomètre

Trou d
millimètre
A*
millimètre
B*
millimètre
C
millimètre

D

millimètre

E
millimètre
G ** L
millimètre
M1
millimètre
M2
millimètre

N

millimètre

O

millimètre

P
millimètre

Q

millimètre

R
millimètre
T **
millimètre
V
millimètre
Z **

Poids

kilogramme

IR 12 R 8 12 13,8 4 2,2 42 11,2 M4 17,7 24   12,0 8,0 9,5 5 5,5 26 5,7 3 0,15
IR 16 R 15 16 18,3 5 3,0 48 12,2 M5 20,4 28   13,5 9,5 10,5 5 9,5 28 9,8 3 0,22
IR 25 R 48 25 28,5 8 3,2 85 20,0 M6 30,0   48 22,5 19,1 19,5 10 5,5 55 12,2 3 1,10
IR 35 R 100 35 38,5 10 4,5 120 32,0 M8 45,0   70 27,0 32,2 31,5 12 8,5 80 14,2 3 3,30



















Le couple transmissible maximum est 2 fois le couple nominal spécifique.

* rainure de clavette selon DIN 6885, page 1 • Tolérance de la largeur JS10 de rainure de clavette.

** Z = nombre des trous connexion G sur le cercle T. de lancement.

Montage et accouplement




La valve, que dans l'exemple montré est un contrôle ou un robinet d'isolement, est ajustée dans s'ouvrir ou la direction fermante à l'aide d'un volant de commande.
La serrure irréversible empêche toutes les variations incontrôlées dans la position de la valve due à la pression exercée par le milieu entrant dans le tuyau.
L'utilisation des serrures irréversibles n'est pas limitée aux valves manuelles et ils peuvent également être employés avec les régleurs motorisés. Dans ce cas il y a l'avantage particulier que la nécessité de moteur de couple soit conçue d'assurer seulement le couple de ajustement, qui est généralement bas, depuis toute la position et des couples inverses soudains sont absorbés par la serrure irréversible.



Images
   Incidences faites sur commande de Bidirection des serrures IR16 irréversibles 3

Incidences faites sur commande de Bidirection des serrures IR16 irréversibles 4
