Le rouleau GN130 laissent aller l'incidence de butée de cale

Informations de base
Lieu d'origine: La Chine
Nom de marque: SUMA
Certification: ISO SGS
Numéro de modèle: GN130
Quantité de commande min: 1 PC
Prix: USD300-USD400PER PIECE
Détails d'emballage: Boîte en bois
Délai de livraison: 7-15 jours
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, Paypal
Capacité d'approvisionnement: 2000 PCs par mois
Nom de produit: Embrayage GN130 de butée de cale Matériel: Rapport de GCr15 en acier
Structure: type de rouleau Diamètre de trou: 130mm
Application: Réducteur/boîte de vitesse Port: Changhaï/Ningbo
Poids: 120kg OEM: Acceptez
Surligner:

Incidence de la butée GN130

,

Incidence de butée de cale

,

Incidence d'embrayage de la butée GN130

Le rouleau GN130 laissent aller la butée de cale soutenant la butée Clutch.pdf de la GN



Caractéristique de l'incidence de butée



L'embrayage de butée de série de la GN est un genre d'à vitesse réduite du type de rouleau branchant le dispositif, souvent avec le réducteur, utilisé dedans

convoyeur à bande, grue, tambour électrique, et tout autre besoin un dispositif de non-retour.

Le non-retour rapidement, petite distance inverse, longue durée, peut résister au couple.

Données techniques de l'incidence de butée

Article GN130
Matériel GCr15
Diamètre de trou. 130 millimètres
Diamètre externe. 175 millimètres
Largeur 170 millimètres
Capacité de couple 13700 N.m
Poids 120 kilogrammes
Paquet Boîte de carton, boîte en bois ou en tant que vos conditions

Dimension et capacité d'incidence de butée



Type Couple Maximum ennuyé de diamètre. Taille Poids Réducteur approprié recommandé
TKN ødH7 bxt C L B C1 B1 H H1 D1 kilogramme
N.m millimètre millimètre millimètre millimètre millimètre millimètre millimètre millimètre millimètre millimètre
GN110 6770 110 32X6.7 400 450 140 90 140 160 310 ø21 89,4 ZQ650
ZQ750
GN130 13700 130 36X7.4 430 480 170 120 180 175 340 120 ZQ850
GN140 13700 140 36X7.4 430 480 170 120 190 175 340 105 ZQ85
GN150 22800 150 40X8.7 510 580 190 170 230 215 420 ø26 186 ZQ1000
GN170 22800 170 40X8.7 510 580 190 170 250 215 420 182 ZL100
GN200 47600 200 45X9.9 590 660 220 210 290 275 540 ø32 352 ZL115
GN220 47600 220 50X11.2 590 660 220 210 290 275 540 339 ZL130

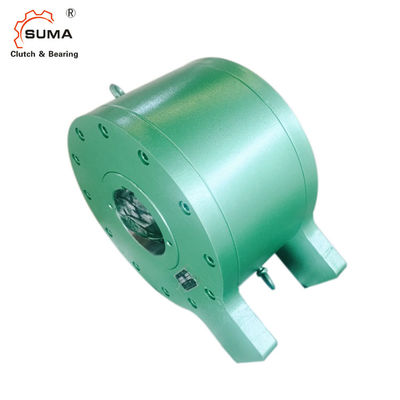

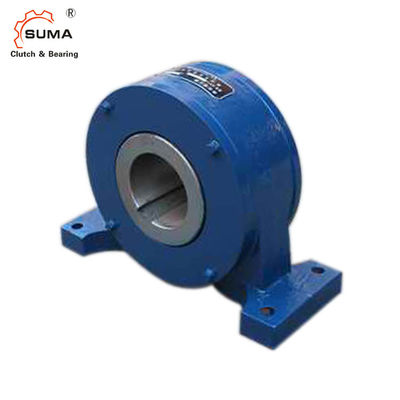

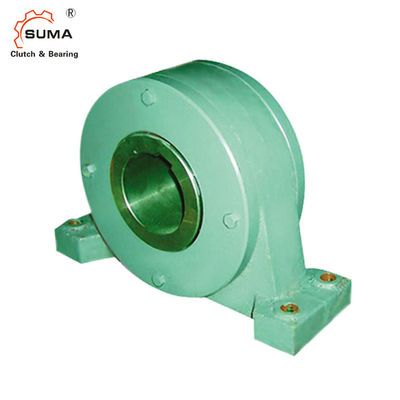

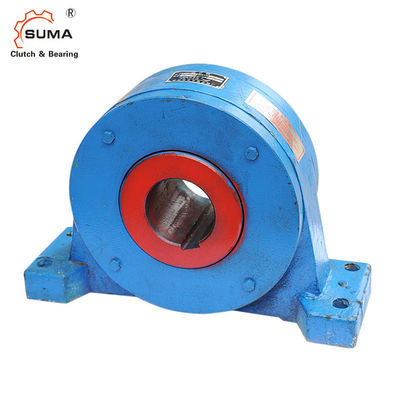

Image de l'incidence de butée de la GN



Le rouleau GN130 laissent aller l'incidence de butée de cale 1

Le rouleau GN130 laissent aller l'incidence de butée de cale 2



Application d'incidence de butée de la GN





Le rouleau GN130 laissent aller l'incidence de butée de cale 3

Le rouleau GN130 laissent aller l'incidence de butée de cale 4

Le rouleau GN130 laissent aller l'incidence de butée de cale 5



Le rouleau GN130 laissent aller l'incidence de butée de cale 6
