Incidence d'embrayage de came
>
|
| Lieu d'origine | La Chine |
| Nom de marque | SUMA |
| Certification | ISO SGS |
| Numéro de modèle | FSO600 HPI600 |

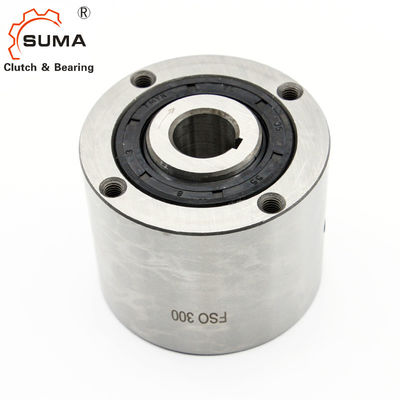

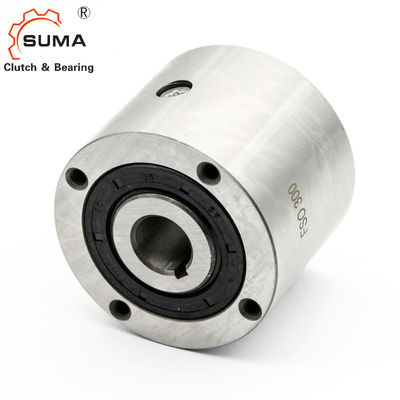

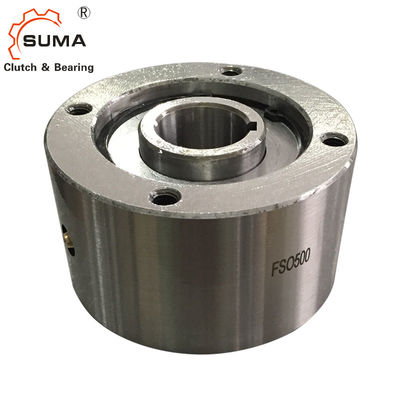

Incidence d'embrayage de came de FSO600 HPI600 3150 nanomètre
Caractéristiques
Les types FSO, FSO-GR, et HPI 300 700 sont type de cale laisse aller d'un seul bloc, scellé et rapport soutenu, utilisant deux roulements à billes.
Les unités sont pétrole ou graisse livré lubrifiée selon le type.
C'est une conception avec le plein complément de cale qui donne un couple très élevé pour un diamètre donné. N'importe quelle surcharge est résistée par une cale à la butée de cale, évitant une inclinaison de cale plus de.
Lubrification
Les types FSO et HPI sont lubrifiés et utilisent les joints standard de lèvre d'axe.
Le type FSO-GR est graissent lubrifié et peuvent être équipés des joints labyrinthes libres de contact.
Le type HPI est particulièrement conçu pour des applications de indexation à grande vitesse.
Dimensions et capacités
| Type | Taille |
Couple TKN 1 [Nanomètre] |
Dépassement des vitesses [min-1] |
DIMENSION (MILLIMÈTRES) | Lubrifiant | Poids | Entrave de couple | |||||||||||||||
| FSO FSO-GR HPI |
FSO nmax 2) |
FSO-GR nmax 3) |
dH7-bxh |
d4) minute-maximum |
B -0,05 |
C | E | F | G | z | J | K | L | f | FSO | FSO. .GR | HPI | [kilogramme] | TR [Ncm] | |||
| 300 | 379 | 3000/900 | 3600/900 | 15-5x5 | 12… 19 | 63,5 | 76,2 | 60,45 | 1,6 | 28,58 | 66,67 | 4 | M8 | 13 | M6 | 0,8 | 7 | 10 | 14 | 1,6 | 18 | |
| 400 | 407 | 2800/850 | 3600/850 | 18-6x6 | 12… 22 | 69,85 | 88,9 | 68,07 | 1,6 | 30 | 73 | 4 | M8 | 13 | M6 | 0,8 | 10 | 20 | 20 | 2,7 | 27 | |
| 500 | 1621 | 2500/800 | 3000/800 | 30-8x7 | 19… 33 | 88,9 | 107,95 | 85,73 | 1,6 | 45 | 92 | 4 | M8 | 16 | M6 | 1,5 | 22 | 35 | 35 | 4,8 | 31 | |
| 600 | 3105 | 2200/750 | 2400/750 | 45-14x9 | 24… 57 | 95,25 | 136,525 | 92,2 | 1,6 | 63,5 | 120,6 | 6 | M8 | 16 | M6 | 1,6 | 52 | 84 | 84 | 8,6 | 62 | |
| 700 | 6900 | 1600/450 | 2000/450 | 60-18x11 | 48… 82 | 127 | 180,975 | 123,85 | 1,6 | 90 | 158,75 | 8* | M10* | 20 | M6 | 1,6 | 168 | 280 | 280 | 19 | 156 | |
NOTES
1) Le × 2 T KN maximum de T = « se rapportent à la page de sélection 10 13
2) course intérieure/raceg externe
3) course intérieure/joint labyrinthe externe de course
4) pouce ennuient disponible sur demande
5) seulement pour le trou surdimensionné
Taille 600 > 50 millimètres
Taille 700 > 75 millimètres
*) 6 trous équidistants à 60° plus 2 supplémentaire-trous à 180° « se rapportent au support et aux instructions d'entretien
Montage et accouplement
